Einbauanleitung für DWL /

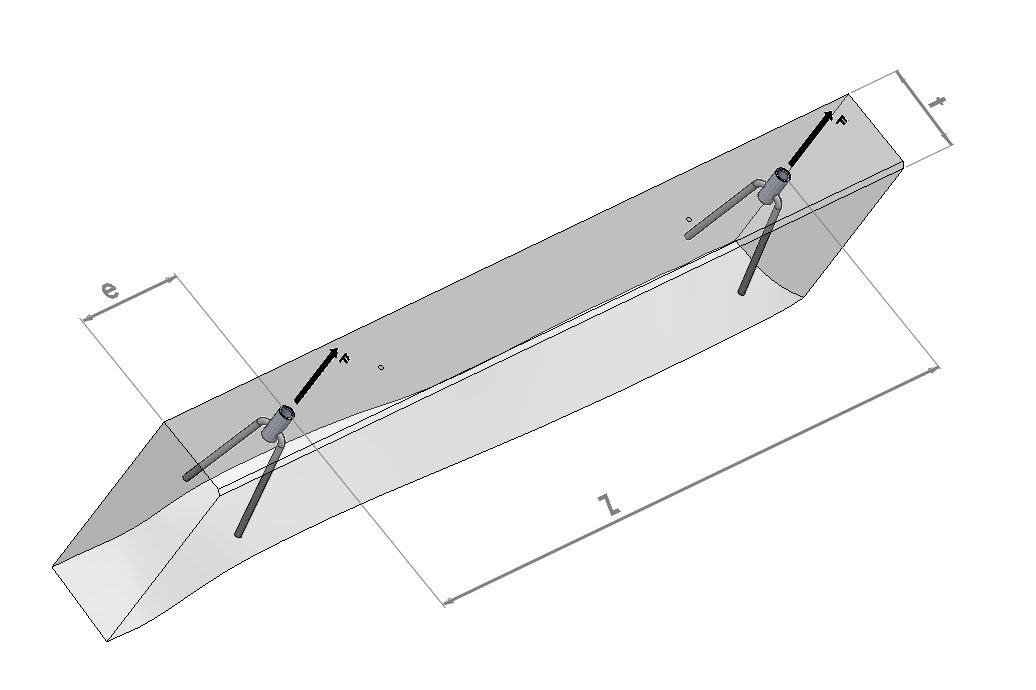

Einbauanleitung für BGW Anker mit Datenkopf

Mindestbewehrung für alle Gewindeanker mit Gewinde M/Rd12, M/Rd14, M/Rd16: 2 Matten Q 131 (150x5 mm). Bei Gewindeanker mit derm Gewinde M/Rd18, M/Rd20, M/Rd24, M/Rd30, M/Rd36, M/Rd42, M/Rd52: 2 Matten Q 188

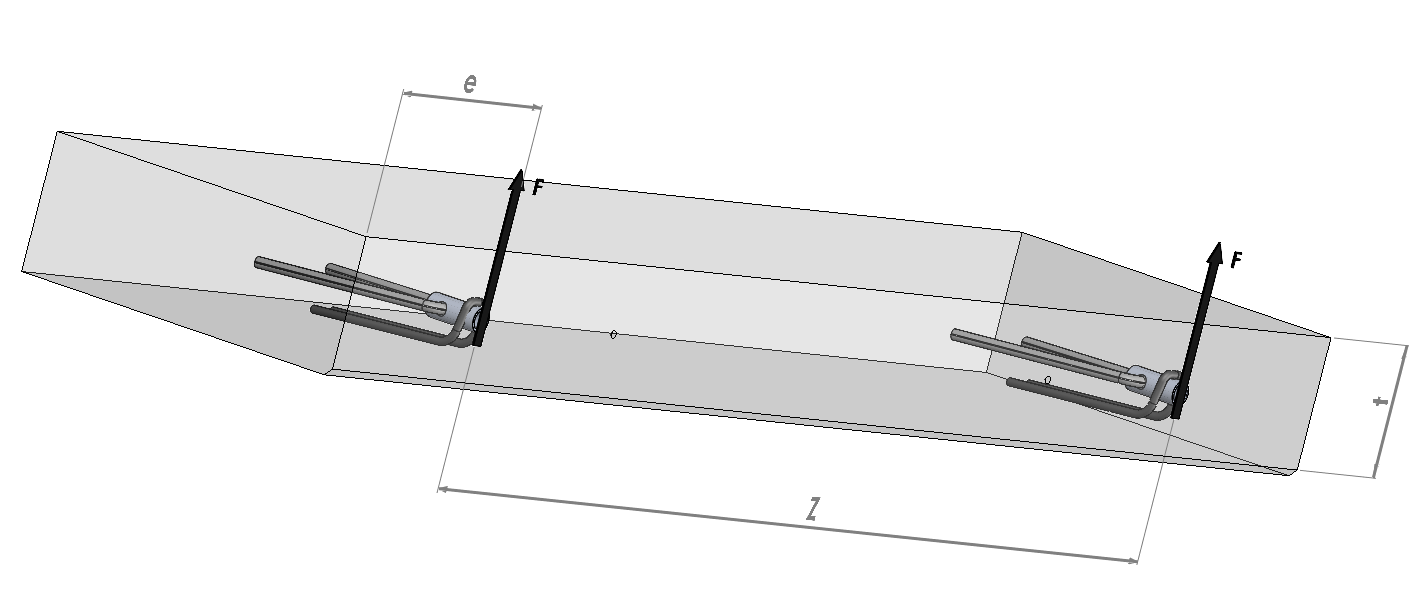

Mindestbewehrung Axiale Zug

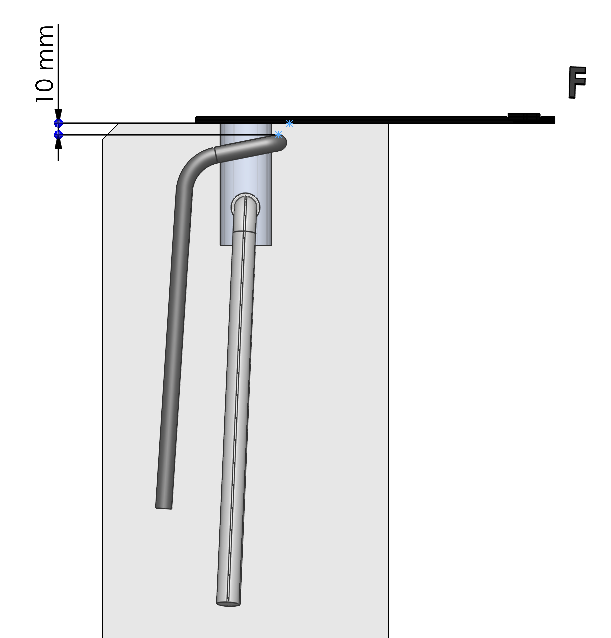

Bewehrung Querzug

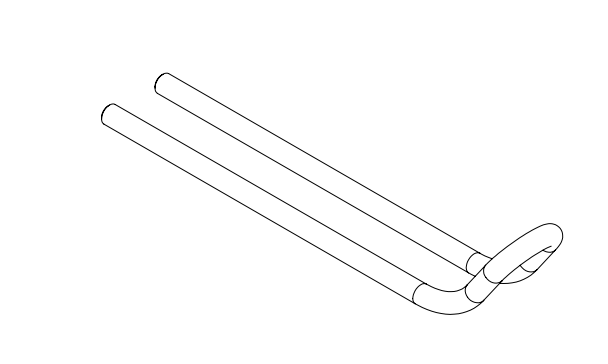

Zusatzbewehrungen bei Quer-zug

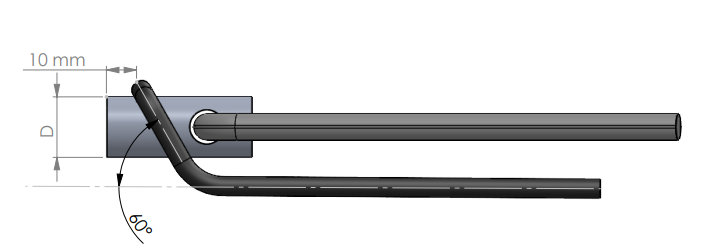

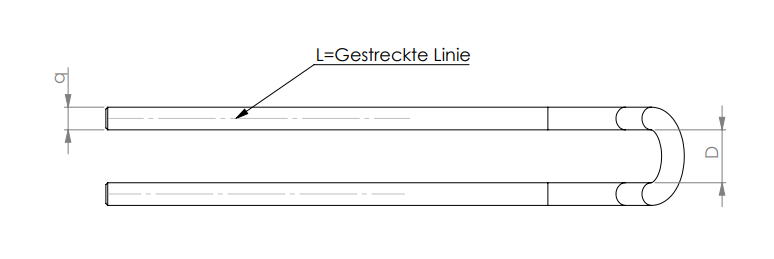

Querzugbügel 60° abgewinkelt (BSt 500 S)


Gewinde
D mm
q mm
H mm
L mm
RD 12 16,5 8 30 260
RD 14 20,0 8 31 330
RD 16 22,0 8 43 350
RD 18 25,0 10 56 380
RD 20 27,7 10 57 450
RD 24 31,0 10 59 500
RD 30 41,0 14 82 550
RD 36 48,0 14 84 600
RD 42 54,0 20 100 670
RD 52 70,0 20 125 700

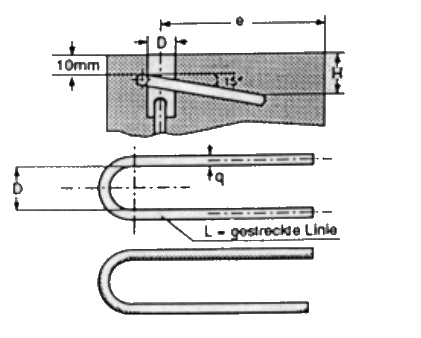

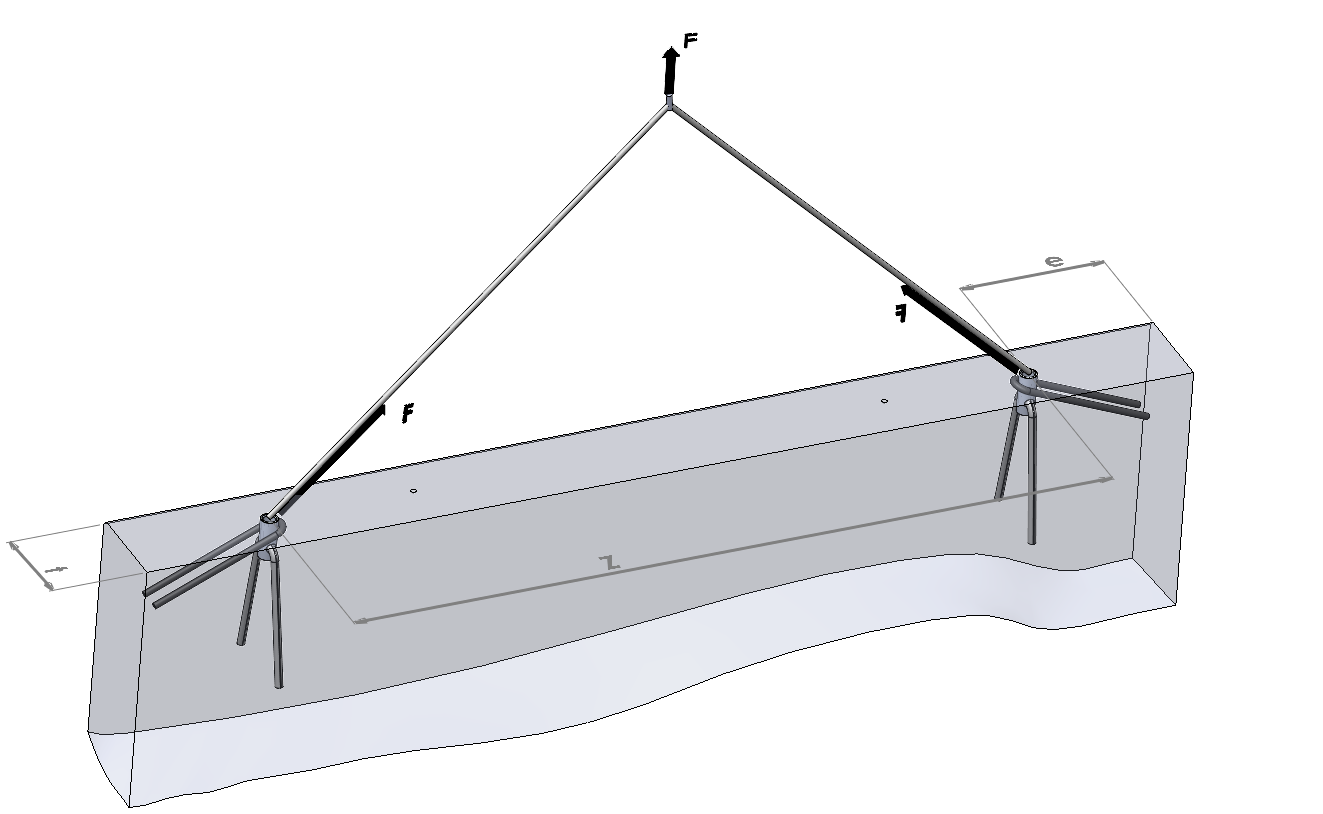

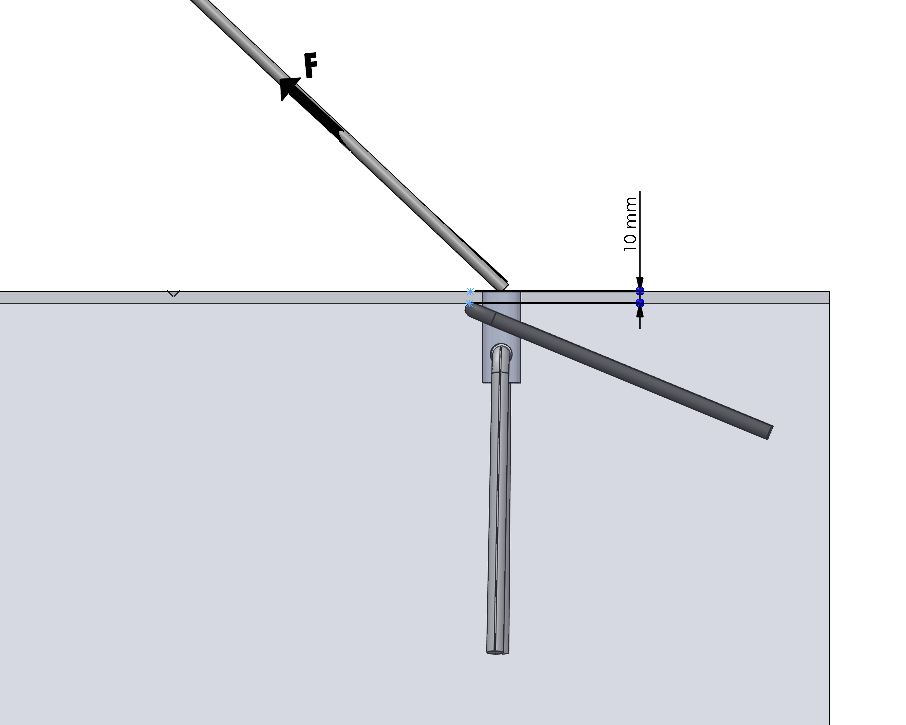

Bewehrung Schrägzug












Schrägzugbügel gerade (BSt 500 S)

Gewinde
D mm
q mm
H mm
L mm

Rd 12

16,5

8

45

260

Rd 14

20,0

8

55

330

Rd 16

22,0

8

60

350

Rd 18

25,0

10

65

380

Rd 20

27,7

10

70

450

Rd 24

31,0

10

80

500

Rd 30

41,0

14

85

550

Rd 36

48,0

14

90

600

Rd 42

54,0

20

95

670

Rd 52

70,0

20

100

700
